运放组成的微分器

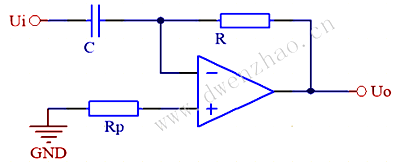

微分也是一种常用的运算，也可以使用运算放大器来实现。基本的是反向输入微分器：

一般情况下，电阻R选为在最大输出电压情况下，流过的电流等于i_omax的1/10，这样负载上的电流可接近于运放的最大输出电流。
反相输入微分器是基本微分电路，根据不同的应用场合有多种变形。

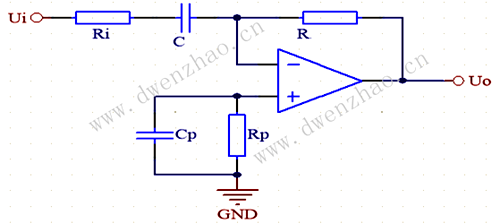

1. 改进型反相输入微分器：

输入端串联电阻Ri为：
其中，A0为运放开环零频增益，BW为运放开环带宽。
Cp用于将Rp上产生的热噪声接地：RpCp=10RC
动态范围：

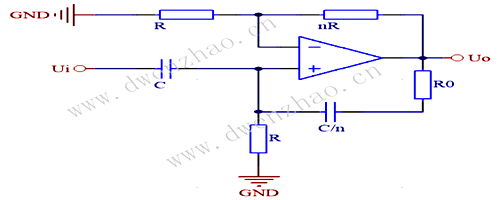

2. 同相输入微分器：

其中，R0用于改善高频性能。在R0<<R/n及f<<2πR0C时：

通常nR为可调电阻，以便使电路匹配良好。

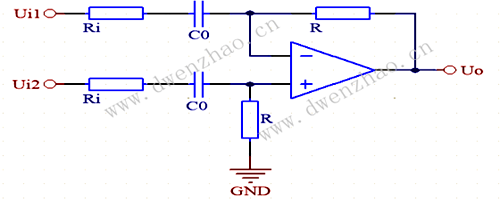

3. 差动微分器：
