电压频率V/F转换电路

随着数字电路的发展及单片机的普遍应用，很多情况下不再以电压电流来表示物理量信号，而是转换为频率信号，通过定时器来检测。 V/F转换电路可以通过运放、比较器及单稳态电路等组合来实现，但设计调试比较繁琐，更多使用专用集成电路，比如LM131/231/331和AD654等。

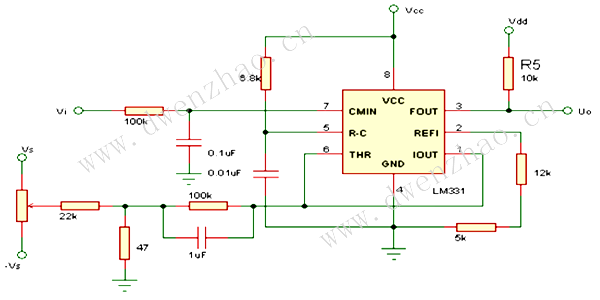

1. LM331典型应用电路：

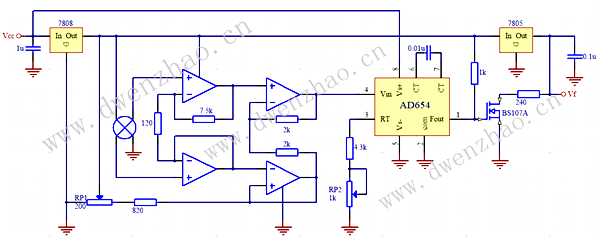

2. AD654典型应用电路：

电路前部是压力传感器，通过4运放进行信号放大，然后输入AD654进行V/F转换，通过MOSFET缓冲输出。AD654输入范围0.5~4.5V。
调试时，调整RP1，在零压力时输出频率1kHz，调整RP2，满量程时输出频率10kHz。

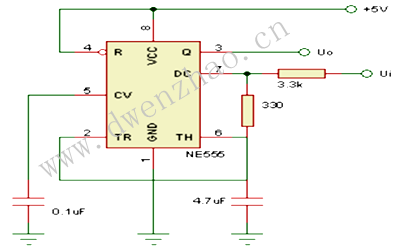

3. 使用555的V/F变换电路：
也可以使用555组成V/F变换电路，其中输入电压Ui要大于5V。

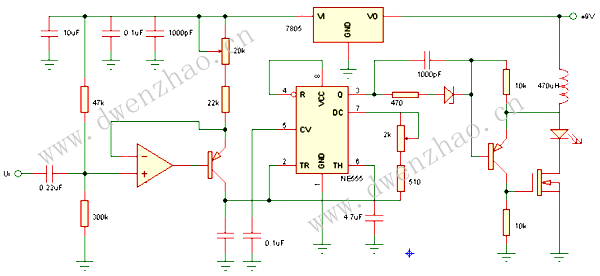

4. 使用555的V/F变换及IR发射电路：
前面使用运算放大器放大信号，然后输入到555进行V/F变换，输出使用三极管驱动MOSFET，使IR二极管发射脉冲信号。
